原文作者：kaiyun開云創新產品總監 陳曉露

了解CloudOS或Methodot的童鞋可能都知道，平臺中有個概念——架構圖。

點擊，了解CloudOS詳情>>

· 平臺中的架構圖究竟是什么？

· 平臺中的架構圖跟應用開發中的架構圖是什么關系？

這篇文章，我給大家解釋一下。

架構圖的由來

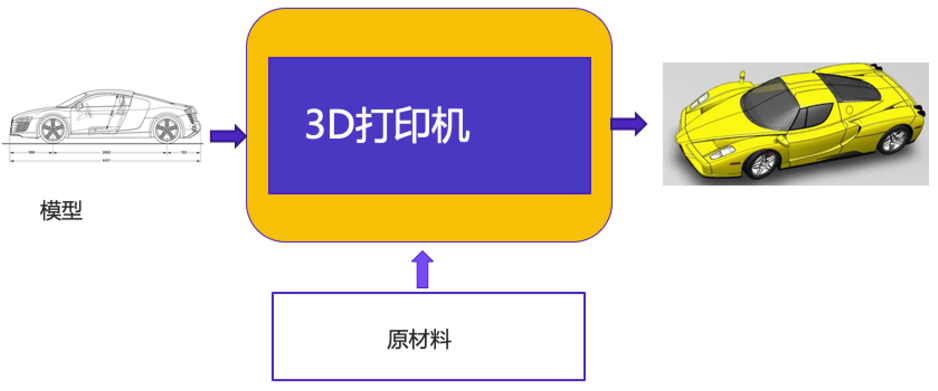

你可能聽說過3D打印，也可能了解3D打印。舉個例子，為了生產一輛汽車，先為汽車建個模，大小、樣式、各個組成部分的材料等等，描述完整。然后把“模型”和“原材料”給到一個3D打印機，打印機就能打印出一輛汽車。

這樣的話，汽車生產的關鍵就是建立模型了。

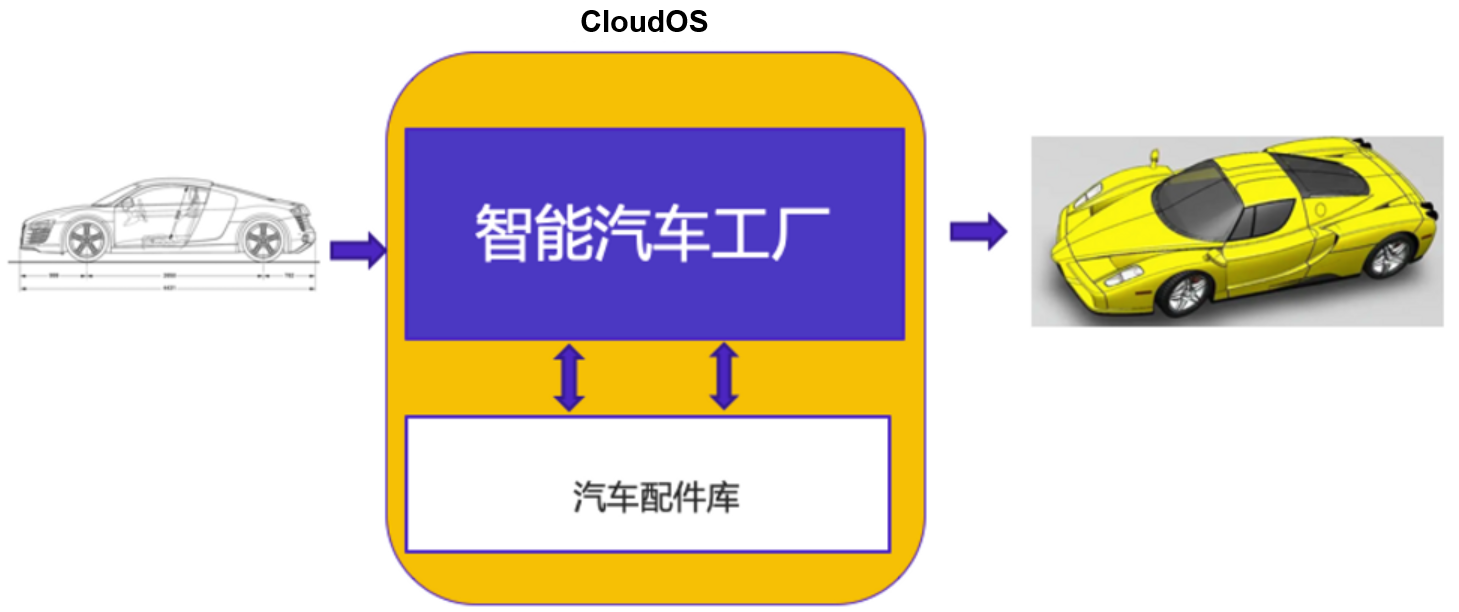

那么，軟件應用的生產能否也采取類似于3D打印的方式呢？你可能猜到了，跟上面的例子類比，CloudOS平臺的架構圖就相當于汽車模型。（PS：先介紹一下，Methodot是CloudOS的SaaS版。）

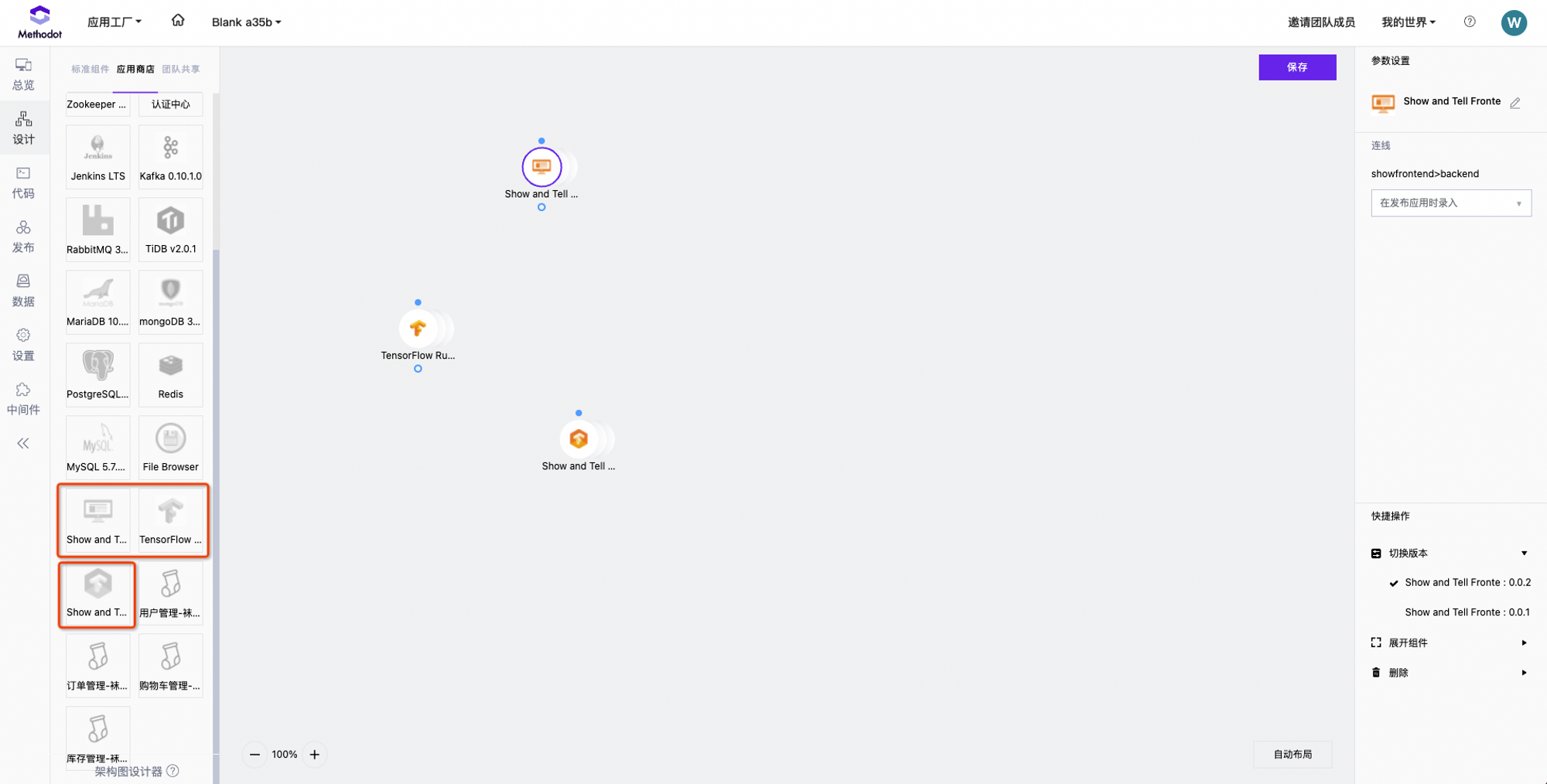

平臺中真實的架構圖，一個電商應用的架構圖：

說起來，我們的架構圖一開始叫藍圖，后來我們的客戶反饋，藍圖這個名字太大了，不太貼切，我們經過討論后就改為架構圖了。有意思的是，改了之后，有其他客戶反饋，還是叫藍圖比較好。

平臺中的架構圖與開發人員理解的架構圖有什么關系？

很顯然，CloudOS平臺的架構圖可以一鍵“打印”成應用，并且圖上的元素都能產生實際的作用，而開發人員畫的架構圖僅僅是一張圖。

平臺中的架構圖與k8s yaml有什么關系 ？

不懂K8s的童鞋可以跳過本段。懂K8s的童鞋可能會說，這個架構圖，不就是k8s yaml的圖形化展示嗎？并不盡然，CloudOS平臺的架構圖是k8s yaml的超集：

1. 架構圖有組件與組件之間的關系：帶箭頭的連線。這個連線不僅是視覺上的一個標記，它有實際的意義：

· 連線在架構圖中會影響部署過程中的組件部署順序。

· 平臺可以基于連線做組件之間的訪問控制，比如：有連線才能訪問。

· 平臺支持API調用控制，比如：允許A組件調用B組件10個API中的2個API。

2. 架構圖的組件比yaml中的一個部署單元有著更豐富的信息：

· 代碼組件，包括代碼庫信息、技術棧信息等。

· API信息。

· 組件負責人信息。

· 組件描述信息。

3. 架構圖有g(shù)roup的概念，比如有3個組件同屬于1個業務域，這3個組件可以建一個gruop。

4. 架構圖的組件有位置信息，體現了一個應用的技術架構中的組件層級。

可以這么理解，CloudOS平臺的架構圖部署成應用時，會先轉化成K8s yaml，然后部署到K8s中。

平臺中的架構圖有什么作用？

先來說說比較具體的作用，主要有如下幾點：

· 平臺中的應用都由架構圖部署而成，那么應用的實際架構與架構圖是對應的，不會存在黑盒子。在很多公司的項目中，人員的更迭會導致應用的實際架構無人知曉，迭代開發時戰戰兢兢，生怕帶來不可預知的后果，使用我們平臺后，這個問題將會被徹底解決。

· 應用架構可視化，可視化的價值是很大的，無論是用來匯報、評審、學習都非常重要，是企業的重要資產。傳統的架構圖靠手繪，一段時間后，手繪的架構圖與實際的技術架構會出現很大偏差。

· 架構變更可回溯。架構圖的每一次修改都會歸檔為歷史記錄，我們可以回溯每一次變更。

· 架構圖可以一鍵部署成應用。這個能力對微服務的應用太有幫助了，一般一個應用會有好幾套環境：生產環境、測試環境、開發環境、預發布環境、有的還有特性分支開發環境。比如，有個應用有30個微服務，傳統方式下，每部署一套新的環境出來都是巨大的工作量和資源消耗。但基于一鍵部署的能力，這個事情變得非常簡單。

· 封裝K8s。K8s的學習成本很高，而架構圖上的配置封裝了K8s，開發人員不需要懂K8s，就可以輕易將應用部署到K8s上，充分利用K8s的能力。

· Design once and run anywhere。一處開發，交付到任何云。架構圖設計一次，將整個應用完整描述，部署的時候，直接部署到任何云，比如阿里云、騰訊云、自己公司的私有云。

其實，一言以蔽之，架構圖的作用體現的就是云原生的本質——以應用為中心。什么叫以應用為中心？就是完整的描述應用，然后一鍵部署成應用，可以交付到任何地方。底層資源只是應用的附屬，底層資源的生命周期跟應用完全綁定，創建應用時自動創建資源，應用負載高時自動擴資源，應用銷毀時自動回收資源，開發人員完全不用關注底層資源。而在我們平臺上，應用的完整描述就是可視化的架構圖。

再來暢想一下，有了這張架構圖，是不是能發揮更多的作用？應用開發過程的所有協作活動是不是可以基于這張圖？應用開發過程的所有活動的入口是不是也可以基于這張圖？比如執行測試、比如代碼評審。

平臺的架構圖是什么？

最后，咱們來給平臺的架構圖做個定義：以應用為中心，完整描述應用技術架構，能夠直接部署成應用并交付到任何地方的一張圖。
